Разметка проезжей части
Учебные вопросы. 1. Элементы дорог: проезжая часть, тротуары. 2. Виды разметок. 3. Главные и второстепенные дороги. 4. Виды перекрестков.
Методические рекомендации. Руководитель вначале рассматривает на схемах, плакатах улицы и дороги. Затем объясняет назначение элементов улицы (рис. 2). Говорит, что для улиц с двусторонним движением проезжей частью называется часть дороги, предназначенная для движения транспортных средств. Знакомит кружковцев с элементами дорог (рис. 3). Предлагает учащимся показать на макете дороги, как по ней должен идти пешеход.
Дает понятие о горизонтальной разметке. Сообщает, что это линии, надписи и иные обозначения на проезжей части, устанавливающие порядок дорожного движения.
Используя макеты, схемы улиц и дорог, руководитель показывает горизонтальную разметку (рис. 4), одновременно поясняя ее назначение:
разделение встречных потоков транспортных средств; разделение проезжей части на полосы движения; обозначение края проезжей части.
Отмечает, что линии могут быть сплошными и прерывистыми. Сплошную пересекать запрещено, а прерывистую можно пересекать при обгоне, объезде, повороте налево и развороте. Если рядом нанесены сплошная и прерывистая линии, то пересекать их можно со стороны прерывистой только при обгоне, объезде, повороте или развороте.
Руководитель объясняет на макетах назначение некоторых видов разметки (рис. 5) — линии «стоп», где должен останавливаться водитель, разметки в виде широкой прерывистой линии или линии, образованной треугольниками, вершины которых обращены в сторону водителя.
На схемах улиц и дорог показывает другие виды разметок (рис. 6): «Островок безопасности», место стоянки транспортных средств и т. п., зону запрещения остановок автомототранспортных средств в местах остановок общественного транспорта. Поясняет, что направляющие стрелы на полосах проезжей части показывают направление движения по ним; изогнутые линии определяют направление движения при повороте на перекрестке, либо повороте или развороте в разрывах сплошной линии разметки.
В случае противоречивых значений дорожных знаков и линий разметки водитель должен руководствоваться знаками.
Затем руководитель объясняет назначение вертикальной разметки, рассказывает о цветах ее обозначения (рис. 7).
Далее руководитель сообщает, что главной считается дорога с любым покрытием (рис. 8, а) по отношению к дороге без покрытия (грунтовой) либо дорога, обозначенная дорожными знаками «Пересечение со второстепенной дорогой» (рис. 8, 6) или «Главная дорога» (рис. 8, в) по отношению к дороге, соответственно обозначенной знаками «Пересечение с главной дорогой» или «Движение без остановки запрещено».
На схемах, плакатах и макетах улиц и дорог руководитель показывает перекрестки равнозначных и неравнозначных улиц, регулируемые и нерегулируемые.
Руководитель предлагает учащимся с использованием макета улицы, дороги ответить, например, на такие вопросы:
- Где надо переходить улицу?
- Почему надо идти по левой обочине дороги?
- Какие бывают перекрестки?
- Какие вы знаете линии горизонтальной разметки?
- Назовите линии вертикальной разметки.
Руководитель для закрепления изложенного материала использует стенды с задачами по данному разделу правил дорожного движения, задачи «Домашнее задание» из журнала «За рулем» и другие материалы.
В заключение он подводит итоги занятия и предлагает учащимся домашнее задание.

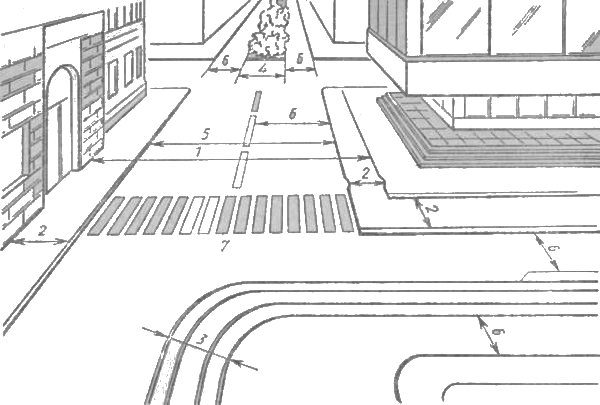

TEnd-->1 — общая ширина; 2— ширина тротуаров; 3—полотно Трамвайных путей; 4 — полоса зеленых насаждений (бульвар); 5 — общая ширина проезжей части; 6—ширина проезжей части для одного направления; 7 — пешеходный переход.

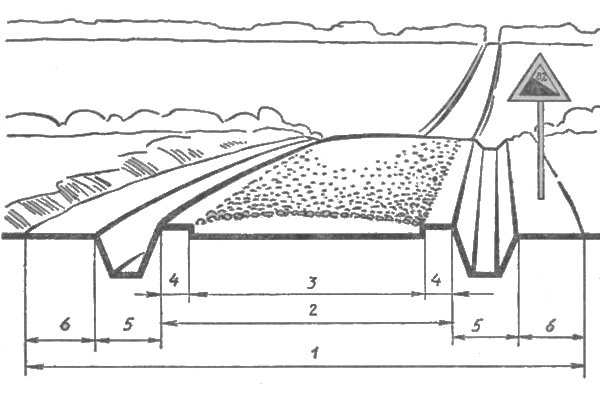

TEnd-->1 — полоса отвода; 2 — земляное полотно; 3 — проезжая часть; 4 — обочины; 5 — кюветы; 6 — обрезы.

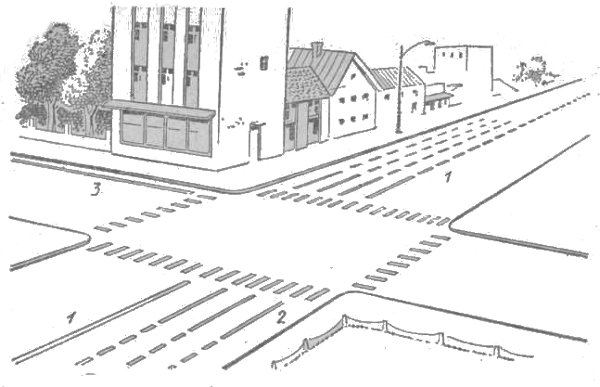

TEnd-->1 — разделение встречных потоков; 2—разделение на полосы движения; 3 — край проезжей части.

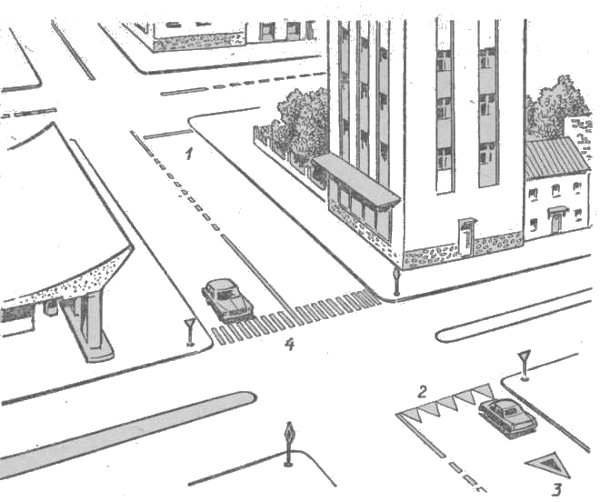

TEnd-->1 —линия «стоп»; 2 — указание места, где водитель должен останавливаться, уступая дорогу транспорту, движущемуся по пересекаемой дороге; 3 — обозначение приближения к разметке 2; 4 — пешеходный переход («зебра»).

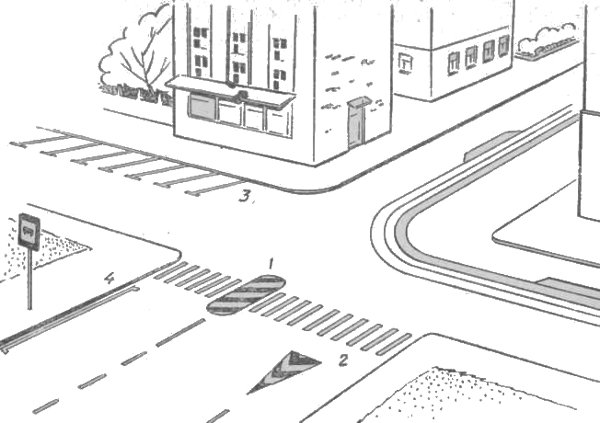

TEnd-->1—место остановки пешеходов; 2— направляющий островок; 3— порядок стоянки транспортных средств; 4 — зона запрещения остановки.

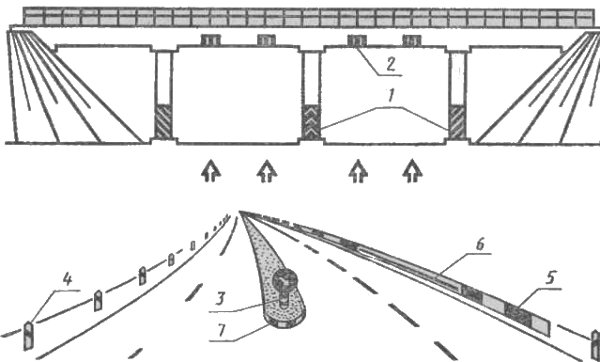

TEnd-->1 — обозначение элементов дорожных сооружений (опор мостов, путепроводов, торцовых частей парапетов и т. п.), когда эти элементы представляют опасность для движущихся транспортных средств; 2 — обозначение нижнего края пролетного строения тоннелей, мостов и путепроводов; 3 — обозначение круглых тумб, установленных на разделительных полосах или островках безопасности; 4 — обозначение направляющих столбиков, надолб, опор, ограждений и т. п.; 5 — обозначение боковых поверхностей ограждений дорог на закруглениях малого радиуса, крутых спусках, других опасных участках; 6 — обозначение боковых поверхностей ограждений дорог на других участках; 7 — обозначение бордюра на опасных участках и возвышающихся островков безопасности.

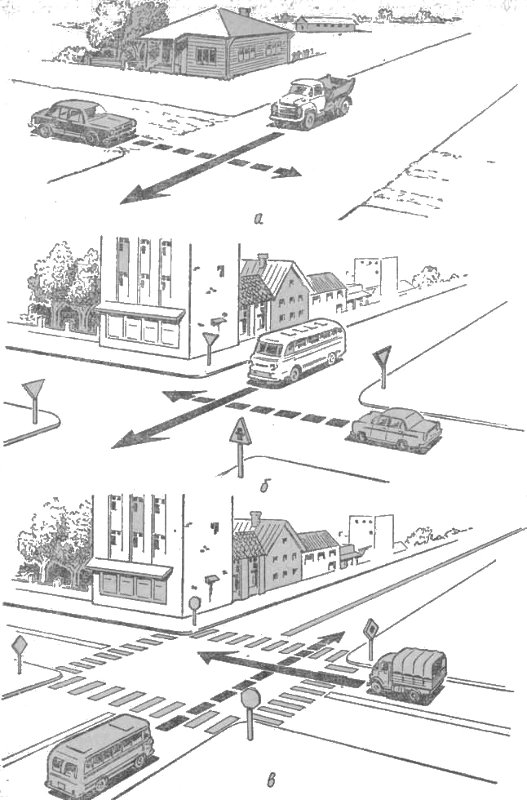

TEnd-->а— дорога с любым покрытием к дороге без покрытия; б — дорога, обозначенной знаком «Пересечение со второстепенной дорогой», по отношению к дороге, обозначенной знаком «Пересечение с главной дорогой»; в — дорога, обозначенная знаком «Главная дорога», к дороге, обозначенной знаком «Движение без остановки запрещено».
